一、背景介紹
西安梁家灘國際學校是省市重點支持的國際學校，是西北地區第一所由國際文憑組織認證授權的世界 IB(International Baccalaureate)成員學校，是陜西省、西安市政府，高新管委會重點支持的國際教育項目。在這種背景下，成熟的計算機網絡技術和通訊技術為學校辦公自動化、網絡化的需求提供技術支持。辦公局域網為學校營造了一個安全、高效現代化的辦公環境，也使計算機的功能得到了充分的發揮。學校內部聯網實現內部互聯互通，辦公自動化、信息化，有利于數據交換、資源共享、打印共享提高企業效率
二、項目需求分析
帶寬性能需求
學校網絡應具有更高的帶寬，更強大的性能，以滿足用戶的通信需求。隨著計算機技術的高速發展，基于網絡的各種應用日益增多，網絡己經發展成為一個多業務承載平合。不僅要繼續承載學校的辦公自動化，Web 瀏覽等簡單的數據業務，還要承載涉及學校教學系統的各種業務應用系統數據，IP電話、視頻會議等圣媒體業務等，對網絡帶充和時延都有較高的要求。因此，數據沆量將大大增加，尤其是對核心網絡的數據交換能力提出了較高的要求。另外，隨著干兆端口成本的持續下降，千兆到桌面己經成為當今企業網的主流配置。核心層及骨于層必須具有萬光位級帶究和處理性能，才能構筑一個暢通無阻的高品質大型校園網，從而適應網絡規模擴大，業務量增加的需要。
穩定可靠需求
設備的可靠性設計：網絡設備關鍵部件的元余備份。
業務的可靠性設計：網絡設備在故障倒換過程中，業務的可正常運行。
鏈路的可靠性設計：以太網的鏈路可多路徑選擇。
網絡安全需求
西安梁家灘國際學校因提供更完善的網絡安全解決方案，實踐證明傳統的網絡的安全措施，通過部署防火墻、IDS、殺毒軟件，以雙配合交換機或路由器的ACL來實現的對病毒和黑客攻擊的防御，并不能有效地解決企業網絡的安全問題。校園網絡必須要有一整套從用戶接入控制，病毒報文識別到主動抑制的一系列安全控制手段，這樣才能有效地保證企業網絡的穩定運行。
三、方案概述

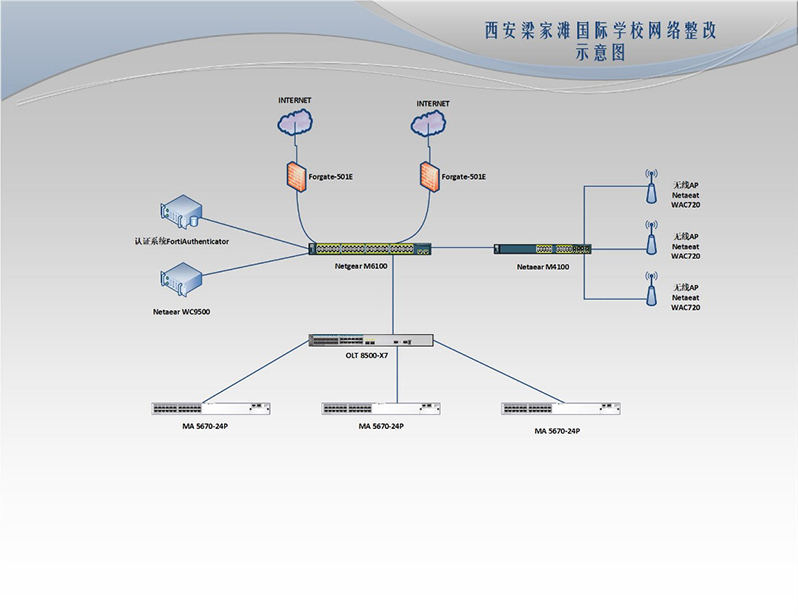

網絡實施拓撲如下所示；
(1）西安梁家灘國際學校有兩個物理隔離的網絡，分別為有線網絡和無線網絡，兩個網絡中使用不同的物理設備隔離。
(2）為了方便學校網絡管理，可采用無線網絡與有線網絡使用不同的管理網段。為了縮小網絡廣播域范圍，可按部門或組織機構劃分VLAN，并合理分配地址段，通過三層交換實現各VLAN間的互訪。
(3）為保障網絡安全接入，有線、無線用戶均采電 802.1×認證。
(4）學校內 PC機均能訪問學校內信息資源。
(5）學校內 PC機均能訪問 Internet 資源。
(6）學校肉需實現無線網絡覆蓋。
(7）學校網絡信息服務平合
一、FTP 服務
二、DHeyCP 服務
三、DHCP服務
四、數據庫服務
五、DNS服務
